1. Полосовые светофильтры. Категории


  Полосовые светофильтры (Band Pass Filters, BPF) выделяют полосу пропускания в ультрафиолетовой, видимой или ближней инфракрасной областях.

 ООО "Фотооптик" изготавливает полосовые светофильтры с полушириной от 6 до 100 нм и более. Как правило, полосовые светофильтры собираются в виде набора (пакета) цветных стекол и оптических покрытий и имеют толщину от 2 до 10 мм.

 Многослойные интерференционные оптические покрытия из чередующихся слоев тугоплавких окислов обеспечивают высокую механическую и климатическую стойкость наших светофильтров.

Рис. 1 Примеры типичных спектров пропускания полосовых светофильтров.

Категории полосовых светофильтров.

    ООО «Фотооптик» производит полосовые светофильтры четырех основных категорий. Они представлены в таблице 1 в порядке увеличения числа слоев, крутизны склона, мощности стоп зоны.

Таблица 1. Категории полосовых светофильтров

Кликнув на ссылки, Вы перейдете к технической информации о спектральных свойствах данной категории светофильтров

   Формообразующие покрытия светофильтров с индексом -t (tilted) устанавливаются под небольшими углами (около 100) друг к другу, как описано в монографии Philip W. Baumeister "Optical Coating Technology", SPIE PRESS, 2004.


Диэлектрические зеркала

Рис. 2 Схема сборки светофильтров с индексом -t.

Чтобы ускорить выполнение заказа, рекомендуем Вам заполнить специальный бланк заказа.

Спецификация полосовых светофильтров. Термины, понятия, определения.

  1. Ω - контролируемый спектральный интервал и его крайние точки λ¹, λ². (Вне интервала Ω значения Т не существенны при использовании светофильтра в  приборе данной конкретной конструкции).

  2. T –спектральное пропускание светофильтра, измеренное в интервале Ω.

  3. Tmax – максимум Т в полосе пропускания.

  4. λm – длина волны в максимуме T(λm) = Tmax.

  5. λ¹₀․₅, λ²₀․₅ – длины волн половинного пропускания T(λ₀․₅) = 0,5*Tmax, определяют положение полосы пропускания полосовых светофильтров.

  6. Центральная длина волны (Central Wave Length - CWL): CWL = 0,5*(λ¹₀․₅ + λ²₀․₅).

  7. FWHM (Full Width at Half Maximum) – ширина полосы пропускания, равная λ²₀․₅ - λ¹₀․₅.

  8. Децилямбда λ¹₀․₁ (λ²₀․₁) – длина волны, соответствующая 10% пропусканию от Tmax. Ширина фильтра (BW) на этом уровне Δ₀․₁ = λ²₀․₁ -λ¹₀․₁

  9. Сантилямбда λ¹₀․₀₁ (λ²₀․₀₁) - длина волны, соответствующая 1% пропусканию от Tmax. Ширина фильтра (BW) на этом уровне Δ₀․₀₁ = λ²₀․₀₁ - λ¹₀․₀₁.

  10. Миллилямбда λ¹₀․₀₀₁ (λ²₀․₀₀₁) - длина волны, соответствующая 0,1% пропусканию от Tmax. Ширина фильтра (BW) на этом уровне Δ₀․₀₀₁ = λ²₀․₀₀₁ - λ¹₀․₀₀₁.

  11. Стоп зона (stop band) - спектральный интервал, в котором T мало и при увеличении T отношение сигнал / шум уменьшается.

  12. Пасс зона (pass band) - спектральный интервал, в котором Т относительно велико; при увеличении T отношение сигнал / шум увеличивается.

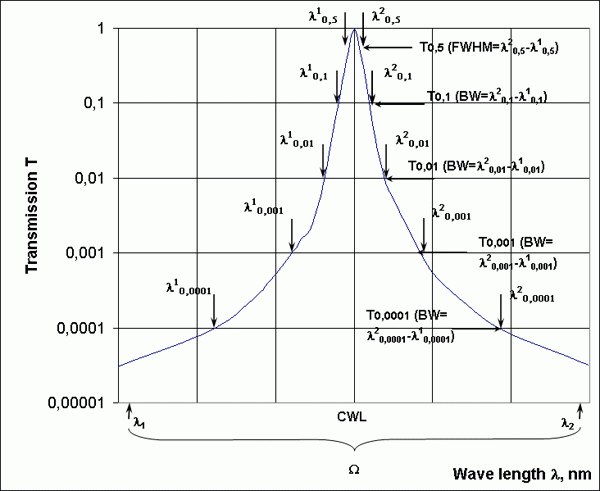

Рис. 3 Спектр пропускания полосового светофильтра. Показаны децимальные точки и ширина BW для оптических плотностей OD=1, 2, 3, 4.

Форма полосы пропускания.

   Форма полосы пропускания описывается форм-факторами (Shape factors) S1, S2, S3, S4:

(1),





(2),

(3),



(4).

   Где Δλ0,5 –ширина BPF на уровне пропускания Т = 50% от максимума,

  • Δλ0,1 –ширина BPF на уровне пропускания Т = 10%,

  • Δλ0,01 –ширина BPF на уровне пропускания Т = 1%,

  • Δλ0,001 –ширина BPF на уровне пропускания Т =0,1%,

  • Δλ0,0001 –ширина BPF на уровне пропускания Т = 0,01%.



   Форм-факторы детально описывают переход от пасс-зоны к стоп-зоне. Для идеального фильтра с прямоугольной формой полосы пропускания S1= S2 = S3 = S4 = 1,0.

  Понятия и обозначения заимствованы из монографии Philip W. Baumeister "Optical Coating Technology", SPIE PRESS, 2004.
